자율주행차의 정지선 인식에 활용된 직선의 방정식과 투영 원리



자율주행차의 정지선 인식을 위한 직선의 방정식과 투영 원리 자율주행차는 단순히 스스로 움직이는 기계가 아니라, 도로 위 정보를 해석하고 판단할 수 있는 고도로 정교한 시스템입니다. 특히 정지선 인식은 사고 예방과 신호 준수의 핵심으로, 자율주행 시스템의 정확성과 안전성을 평가하는 중요한 기준이 됩니다.

그렇다면 자율주행차는 어떻게 눈에 보이는 도로 위 선을 ‘이해’할 수 있을까요? 실제로 정지선은 3차원 공간에 존재하지만, 카메라에 의해 2차원 영상으로 투영되며 기하학적으로 왜곡됩니다. 이때 적용되는 것이 바로 투영 기하학과 직선 방정식입니다. 컴퓨터는 영상 속 선형 구조를 분석하여 수학적 모델로 표현하고, 이를 바탕으로 정지선의 위치와 방향을 추정합니다.

이번 대치동 미래인재컨설팅에서는 자율주행차가 도로 위 정지선을 어떻게 인식하고 수학적으로 해석하는지를 분석하고자 합니다. 특히, 직선의 방정식과 투영 원리를 중심으로 기하학이 실제 기술에 적용되는 과정을 고찰하며, 수학이 단순한 계산을 넘어 복잡한 현실 문제 해결의 도구로 작동하는 방식을 함께 살펴보고자 합니다.



자율주행차는 어떻게 도로를 '본다'고 말할 수 있을까?

1. 자율주행차의 눈 역할을 하는 '센서 시스템'

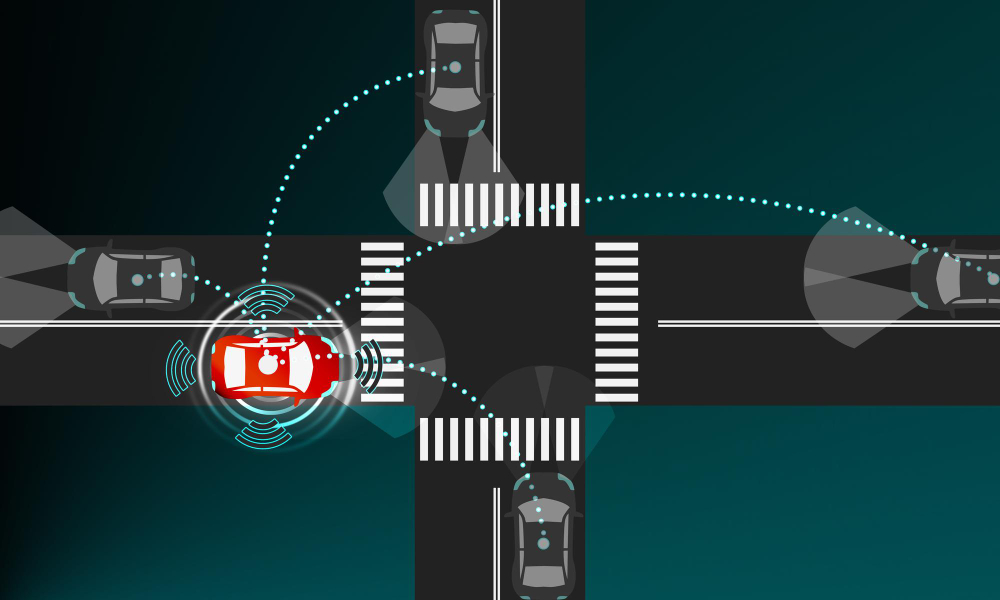

자율주행차는 주변 환경을 인식하기 위해 여러 종류의 센서를 활용합니다. 그중에서도 카메라는 사람의 눈처럼 시각 정보를 수집하는 핵심 장치입니다. 전방에 설치된 카메라는 도로, 차선, 표지판, 신호등, 보행자 등을 촬영하고, 그 결과를 실시간 영상 데이터로 전환합니다. 이 영상은 차량 내 컴퓨터로 전송되어 분석되며, 운전자가 보는 것과 비슷한 방식으로 '도로 상황'을 판단하게 됩니다. 이 외에도 라이다, 레이더, 초음파 센서 등이 함께 사용되어 거리나 속도, 입체적 형태 등을 보완적으로 감지합니다. 하지만 정지선이나 차선처럼 선형 구조물을 인식할 때는 주로 카메라 영상 기반 인식이 사용됩니다.

2. 영상 속 도로 정보를 해석하는 컴퓨터 비전 기술

카메라가 촬영한 도로 영상은 단순한 사진이 아니라 수많은 픽셀로 이루어진 수학적 데이터입니다. 컴퓨터는 이 픽셀들의 색상, 명도, 위치 정보를 분석하여 도로의 윤곽을 파악합니다. 특히 정지선과 같은 요소는 강한 대비를 가진 선형 구조로 나타나기 때문에, 컴퓨터는 영상에서 일정한 패턴을 가진 '직선'을 찾아냅니다. 이때 적용되는 기술이 에지 검출, 이진화, 그리고 직선 검출 알고리즘인 허프 변환 등입니다. 이 과정을 통해 자율주행차는 단순한 사진을 넘어, 도로 위의 구조적 정보를 수학적으로 분석된 좌표 데이터로 해석하게 됩니다.

3. 자율주행차가 ‘본다’는 것은 수학적으로 ‘이해한다’는 것

결국 자율주행차가 도로를 ‘본다’는 것은 이미지 데이터를 좌표화하고, 그 좌표를 기반으로 공간을 해석한다는 뜻입니다. 즉, 시각 정보를 수학적 구조(선, 점, 면)로 환산하여 판단하는 것입니다. 예를 들어 정지선은 단순한 흰색 선이 아니라, 컴퓨터 입장에서는 특정 방향성을 가지는 직선의 픽셀 분포이며, 이를 직선의 방정식으로 수학적으로 표현하여 ‘정지해야 할 지점’을 계산합니다. 이처럼 자율주행차의 ‘시각’은 인간의 눈과는 다르지만, 기하학과 수학의 언어로 구성된 인식 체계라고 볼 수 있습니다. 이를 통해 차는 환경을 감지하고, 주행 중 스스로 판단을 내릴 수 있습니다.



투영 원리로 보는 도로와 정지선의 기하학적 변화

1. 3차원 공간이 2차원 영상으로 바뀌는 ‘투영’의 개념

현실 세계는 3차원 공간으로 이루어져 있지만, 자율주행차의 카메라가 촬영한 영상은 2차원 평면 이미지입니다. 이때 3차원 공간의 사물이 2차원 영상으로 변환되는 과정을 ‘투영’이라고 합니다. 특히 자율주행 시스템에서는 원근 투영이 주로 적용됩니다. 원근 투영에서는 물체가 카메라에서 멀어질수록 작아 보이고, 평행한 직선들도 영상에서는 한 점(소실점)으로 수렴하게 됩니다. 예를 들어, 정지선은 실제로는 도로와 수직인 직선이지만, 영상에서는 위쪽으로 기울어진 짧은 선으로 보일 수 있습니다. 이와 같은 시각 왜곡 현상은 자율주행차가 도로 구조를 인식할 때 반드시 보정해야 할 중요한 요소입니다.

2. 정지선이 영상 속에서 기하학적으로 왜곡되는 방식

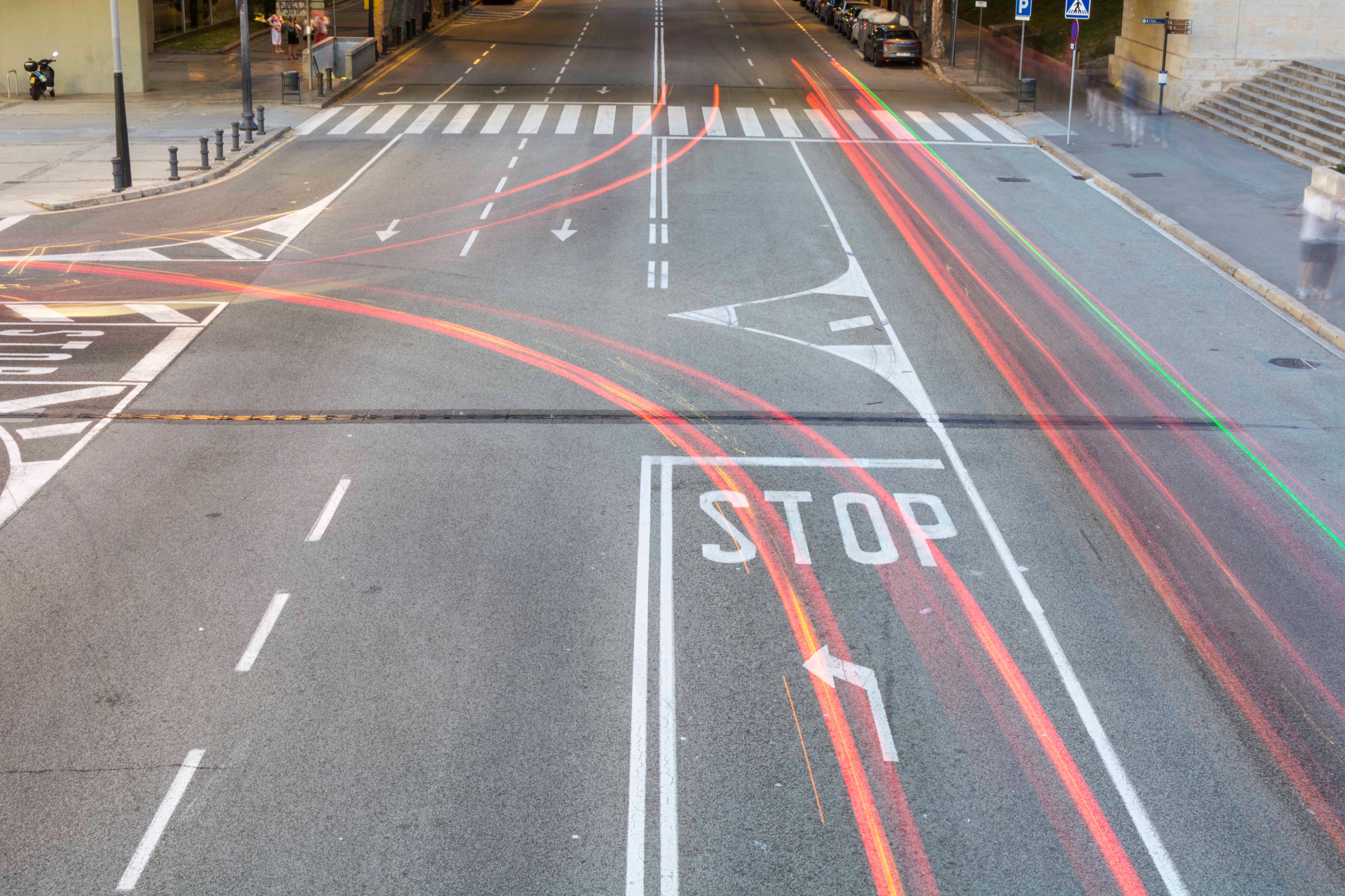

정지선은 도로 위의 수평선으로 존재하지만, 카메라로 촬영된 영상에서는 위치, 길이, 기울기가 모두 달라지게 됩니다. 이는 카메라의 위치(높이), 방향(각도), 그리고 렌즈의 초점 거리에 따라 달라지는 원근 투영의 결과입니다. 예를 들어, 차량이 정지선에 가까울수록 선이 넓고 똑바르게 보이지만, 멀어질수록 정지선은 짧고 위쪽으로 기울어진 사선처럼 보입니다. 이때 직선의 형태는 직선 방정식으로 표현할 수 있지만, 실제 영상에선 왜곡된 직선이기 때문에 수학적으로 다시 원래 형태로 환산하는 과정이 필요합니다. 이 과정은 기하 보정 또는 역투영이라고 불리며, 카메라의 내부 파라미터와 영상 내 좌표값을 이용해 계산됩니다.

3. 투영 보정을 통해 정지선의 실제 위치를 인식하는 수학적 원리

자율주행차는 영상 속에서 보이는 왜곡된 정지선의 픽셀 좌표를 수학적 모델을 이용해 실제 도로상의 위치로 변환합니다. 이를 위해 사용하는 것이 투영 행렬 또는 호모그래피라는 기법입니다. 이는 영상상의 두 점 사이의 위치 관계를 기준으로, 왜곡된 좌표를 실제 도로 위 위치로 되돌리는 과정을 수학적으로 수행합니다. 이러한 변환 과정을 통해 차량은 카메라 영상만으로도 도로 위 정지선의 정확한 거리와 방향을 계산할 수 있게 됩니다. 즉, 기하학과 행렬 연산이 결합되어 자율주행차가 ‘보는 것’을 ‘이해하는 것’으로 바꾸어주는 셈입니다.





직선의 방정식으로 정지선을 찾아내는 과정

1. 영상 속에서 선을 찾기 위한 전처리 과정

자율주행차는 카메라를 통해 수집한 도로 이미지를 분석하여 정지선과 같은 선형 구조를 찾아야 합니다. 그러나 원본 영상은 복잡한 색상, 밝기, 질감 정보를 포함하므로 먼저 이를 처리해야 합니다. 이때 사용되는 주요 기법은 다음과 같습니다.

• 그레이스케일 변환: RGB 영상에서 명암 정보만 남기기 위해 회색조로 변환
• 에지 검출: 영상 내에서 픽셀 값의 급격한 변화(즉, 경계선)를 찾아냄. 대표적으로 소벨(Sobel), 캐니(Canny) 알고리즘 등이 사용됨
• 이진화: 픽셀 값을 기준으로 흑백으로 나누어, 정지선처럼 대비가 뚜렷한 선을 더 명확하게 추출

이러한 전처리 단계를 거쳐, 복잡한 영상 속에서 직선으로 보일 수 있는 윤곽선 후보들을 추출하게 됩니다. 이 단계는 이후 수학적 분석을 위한 기반이 됩니다.

2. 직선의 방정식을 통한 정지선 표현

에지 검출로 얻은 윤곽선 중에서 실제로 ‘직선’으로 보이는 부분을 수학적으로 인식하는 과정이 바로 직선의 방정식 모델링입니다. 일반적으로 사용되는 방정식 형태는 다음과 같습니다.

• 기울기-절편형: y=mx+b
• 일반형: Ax+By+C=0

영상 내의 점들을 좌표화한 후, 특정 방향성을 가진 점들의 분포를 통계적으로 분석하면 직선으로 근사할 수 있습니다. 자율주행 시스템은 이 과정을 통해 영상 속 정지선을 하나의 수학적 직선으로 간주하고, 그 위치와 방향을 파악합니다.

3. 허프 변환을 이용한 직선 검출 알고리즘

에지에서 추출된 점들이 실제 직선인지 여부를 판별하고, 그에 해당하는 직선의 수학적 식을 찾아내기 위해 사용되는 대표적인 기법이 바로 허프 변환입니다. 허프 변환은 단일 점을 기준으로 가능한 모든 직선을 수학적으로 가정하고, 이를 파라미터 공간(예: θ,ρ)에서 집계하는 방식입니다. 여러 점들이 같은 직선 위에 있을 경우, 그 직선에 대응하는 파라미터 값이 중첩되어 높은 투표 값을 얻게 되고, 이를 통해 실제 직선이 검출됩니다. 이 과정을 통해 자율주행차는 복잡한 도로 환경 속에서도 정지선의 방향과 위치를 비교적 정확하게 수학적으로 식별할 수 있게 됩니다. 이후 이 직선 정보는 투영 보정 등을 거쳐 도로상의 실제 좌표로 환산됩니다.



실제 상황에서 정지선 인식이 어려운 이유와 수학의 역할

1. 정지선 인식을 방해하는 환경적 변수들

실제 도로 환경에서는 영상 속 정지선을 정확하게 인식하는 데 여러 가지 어려움이 따릅니다. 대표적인 방해 요인은 다음과 같습니다.

• 마모 및 훼손: 시간이 지나며 정지선의 흰색 페인트가 닳거나 일부 지워져 인식이 어려워집니다.
• 조도 변화: 햇빛, 그림자, 야간 조명 등으로 인해 영상 속 정지선의 명암 대비가 달라지면서 에지 검출이 실패할 수 있습니다.
• 도로 위 오염: 물, 흙, 낙엽, 눈 등으로 인해 정지선이 가려지는 경우도 많습니다. 이러한 변수들로 인해 영상 속 정지선은 불완전하거나 왜곡된 형태로 나타나고, 단순한 픽셀 기반 분석만으로는 정확한 직선 인식이 어려워집니다.

2. 수학적 보정을 통한 인식 정확도 향상

이러한 인식 오류를 줄이기 위해 자율주행 시스템은 다양한 수학적 보정 기법을 활용합니다. 예를 들어 다음과 같은 기법들이 사용됩니다.

• 직선 근사화: 불완전한 선분 데이터를 기반으로, 가장 잘 들어맞는 직선을 수학적으로 도출 (예: 최소제곱법)
• 이상치 제거: 정지선과 무관한 선분이나 점을 통계적으로 제거
• 좌표 변환(투영 보정): 기울어진 카메라 시점에서 생긴 왜곡을 원래의 위치로 되돌리는 역투영 계산

이러한 수학적 방법들을 활용하면, 일부 손상된 정지선이라도 전체적인 방향과 위치를 유추할 수 있으며, 실제 도로에서 안전한 정지를 가능하게 합니다.

3. 복잡한 환경 속에서도 안정적인 인식을 돕는 수학의 확장 역할

기본적인 직선 방정식이나 투영 계산을 넘어서, 자율주행 시스템은 통계적 추정, 확률 모델, 인공지능 알고리즘과 같은 수학 확장 영역을 활용해 정지선 인식의 신뢰도를 높입니다. 예를 들어,

• 칼만 필터: 이전 프레임에서 인식한 정지선의 위치를 기반으로 현재 위치를 예측하여 일시적인 인식 실패를 보완
• 베이지안 모델: 다양한 상황에서의 정지선 인식 가능성을 확률
• 신경망 기반 추론: 직접 수식을 세우지 않아도, 수학적으로 학습된 모델이 정지선 존재 가능성을 추론

즉, 수학은 단순한 도형 인식에서 끝나는 것이 아니라, 예외 상황에 대비하고 예측 가능한 판단을 가능하게 하는 지속적 보정과 추론의 기반 도구로 활용됩니다.



---
