물리학적 원리가 적용된 전파기술



안녕하세요. 대치동 미래인재컨설팅입니다. 우리는 일상적으로 스마트폰, Wi-Fi, 라디오, GPS 등 여러 무선 기술을 사용하고 있습니다. 그러나 이러한 기술이 실제로 어떻게 작동하는지에 대해 깊이 생각해본 적은 드물지 않나요? 전파 기술의 근본에는 물리학적 원리가 있습니다. 전자기파의 특성, 파동이 전달되는 방식, 도플러 효과, 공명 현상 등의 여러 개념이 결합되어 무선 통신이 이루어지게 됩니다.

이번 대치동 미래인재컨설팅에서는 무선 통신이 어떻게 효율적으로 이루어지는지 알아보기 위해, 전파 기술에 적용되는 핵심 물리학 원리를 살펴보겠습니다.



전자기파의 기본 원리

1. 전자기파의 정의

전자기파는 전기장과 자기장이 서로 직각으로 결합하여 전파되는 파동입니다. 이 두 장의 파동은 서로를 생성하고 강화하며, 공간을 통해 빠르게 이동합니다. 전자기파는 물질을 통과할 수 있으며, 진공에서도 이동할 수 있기 때문에 무선 통신 기술에서 중요한 역할을 합니다. 전자기파는 속도 ccc로 이동하는데, 이는 약 3×10^8 m/s로, 빛의 속도와 동일합니다.

2. 전기장과 자기장의 상호작용

전자기파는 전기장(E)과 자기장(B)의 상호작용에 의해 생성됩니다. 전기장은 전하에 의해 발생하는 힘의 장이고, 자기장은 전류나 자석에서 발생하는 힘의 장입니다. 전자기파에서 전기장과 자기장은 서로 직각 방향으로 진동하며, 이들이 함께 전파됩니다. 전기장과 자기장의 크기와 방향은 전자기파의 특성에 중요한 영향을 미칩니다.

3. 도플러 효과

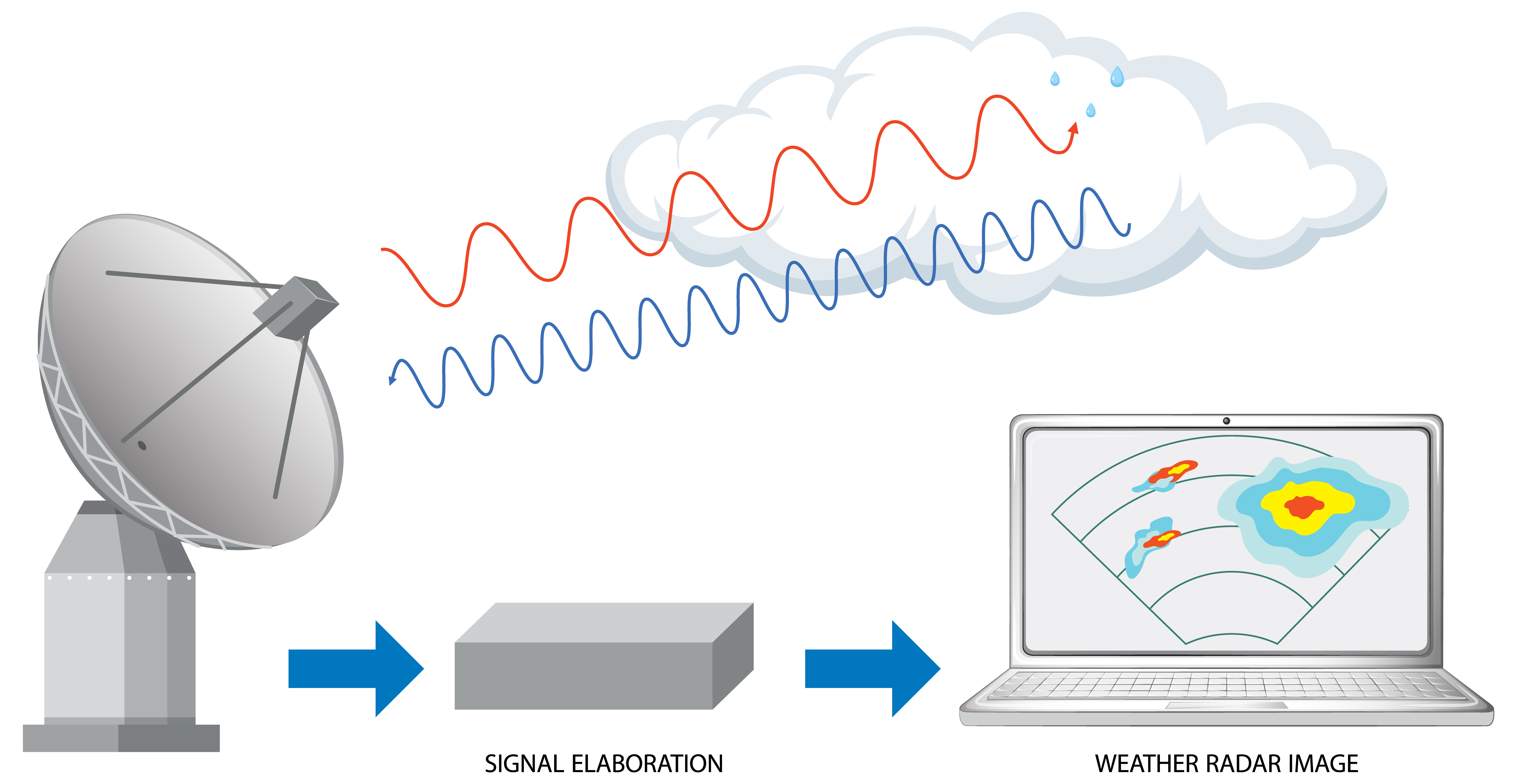

도플러 효과는 전자기파가 이동하는 상대적인 속도에 따라 주파수나 파장이 변화하는 현상입니다. 예를 들어, 자동차가 사이렌을 켜고 이동할 때, 사이렌 소리의 주파수가 가까워질수록 높아지고, 멀어지면 낮아지는 것을 경험합니다. 전자기파에서도 마찬가지로, 수신자가 송신자에게 가까워지면 주파수가 증가하고, 멀어지면 주파수가 감소하는 효과를 보입니다. 이는 특히 레이더나 위성 통신에서 중요한 요소로 작용합니다.



전파의 전파 방식

1. 파장과 주파수의 관계

전파는 주파수와 파장이라는 두 가지 주요 특성에 의해 정의됩니다. 주파수는 전파가 1초 동안 진동하는 횟수를 나타내며, 단위는 Hz(헤르츠)입니다. 파장은 전파가 한 번 진동하는 동안 이동한 거리로, 단위는 미터입니다. 이 둘은 반비례 관계에 있으며, 전파의 속도는 일정하기 때문에 주파수가 높을수록 파장이 짧고, 주파수가 낮을수록 파장이 길어집니다. 예를 들어, FM 라디오 방송은 약 88MHz에서 108MHz 주파수를 사용하며, 파장은 대략 3~4미터 정도입니다. 반면, AM 라디오 방송은 낮은 주파수대인 530kHz에서 1700kHz를 사용하고, 파장은 훨씬 길어집니다. 이 관계는 전파가 어떤 주파수 범위에서 이동할 수 있는지, 그리고 그 범위에서 발생하는 물리적 현상들을 이해하는 데 중요한 역할을 합니다.

2. 반사와 굴절

전파는 물체와 상호작용할 때 두 가지 주요 현상인 반사와 굴절을 겪습니다. 반사는 전파가 장애물을 만나면 그 방향을 바꾸는 현상입니다. 예를 들어, 라디오 방송 신호가 건물이나 산에 부딪혀 반사되어 다른 방향으로 이동할 수 있습니다. 이로 인해 전파는 여러 경로를 통해 수신기에 도달할 수 있고, 이를 다중경로 페이딩(Multipath Fading)이라고 부릅니다. 반사는 무선 통신에서 신호의 품질에 중요한 영향을 미칠 수 있습니다. 굴절은 전파가 두 가지 다른 매질을 통과할 때 발생하는 현상으로, 전파의 속도가 달라지면서 경로가 휘어지는 현상입니다. 예를 들어, 대기에서 전파가 이동할 때 온도나 압력 차이로 인해 굴절이 발생할 수 있으며, 이는 무선 통신이나 위성 통신에서 중요한 역할을 합니다. 굴절을 통해 전파는 원래의 경로에서 벗어나도 다른 경로로 이동하여 수신지에 도달할 수 있습니다.

3. 간섭과 회절

전파가 다른 전파와 만나거나 장애물과 상호작용할 때 간섭과 회절 현상이 발생합니다. 간섭은 두 개 이상의 전파가 동일한 지점에서 만나 합성되어 신호가 강화되거나 약해지는 현상입니다. 만약 두 신호가 같은 위상을 가진다면 강화되고, 반대 위상을 가진다면 약해집니다. 간섭은 통신 시스템에서 신호 품질을 크게 영향을 미칠 수 있으며, 특정 상황에서는 불안정한 통신을 초래할 수 있습니다. 회절은 전파가 물체의 가장자리를 지나갈 때 발생하는 현상으로, 전파가 장애물을 피해서 넘어가거나 돌아서서 진행하는 과정을 의미합니다. 회절은 고주파 신호가 장애물을 넘어서거나 구석에 도달할 수 있도록 도와주며, 주로 라디오 방송이나 Wi-Fi 신호에서 중요한 역할을 합니다. 이를 통해 전파가 장애물 뒤로도 도달할 수 있어 통신 범위가 확장됩니다.





안테나 이론 및 신호 변조

1. 안테나 이론 : 전파의 송수신과 물리학적 원리

안테나는 전파를 송신하거나 수신하는 역할을 하는 장치로, 전자기파의 방사와 수신을 담당합니다. 전파가 효율적으로 송수신될 수 있도록 하려면, 안테나가 특정 주파수에 맞는 공명 상태를 가져야 합니다. 즉, 안테나는 전파의 주파수에 맞춰 크기나 구조를 최적화해야 하며, 이를 통해 최대한의 에너지를 방사하거나 수신할 수 있습니다. 안테나는 전기장의 변화를 감지하여 전류를 생성하고, 반대로 전류의 변화를 전기장으로 변환하여 전파를 송신하는 원리로 작동합니다. 물리학적으로, 안테나의 크기와 형태는 전자기파의 파장에 영향을 미치며, 주파수에 맞는 공명 상태에서 최적의 성능을 발휘합니다. 전파가 안테나에 의해 방출되거나 수신되는 과정에서 전기장과 자기장이 상호작용하며, 이 상호작용은 전자기파가 물리적으로 어떻게 전파되는지 이해하는 데 중요한 역할을 합니다. 예를 들어, 모노폴 안테나는 단일 지지대로 구성된 간단한 형태지만, 효율적인 방사 특성을 가지며 특정 주파수 대역에서 공명합니다. 또한, 다이폴 안테나는 두 개의 전도체로 구성되어 있고, 이들 사이에 전류를 흐르게 하여 전파를 방출합니다.

2. 신호 변조 : 전파의 변형과 물리학적 원리

신호 변조는 정보가 전파를 통해 송수신될 수 있도록 하는 중요한 과정입니다. 변조는 원래의 신호(정보)를 전파의 성질인 주파수, 진폭, 위상 등을 변형하여 전송하는 기술입니다. 변조 방식에 따라 전파는 다른 특성을 가지게 되며, 이는 신호가 어떻게 전파되는지와 전송 품질에 중요한 영향을 미칩니다. 물리학적으로, 변조는 전자기파의 파형을 변화시켜 정보가 담긴 신호를 전파에 실을 수 있도록 합니다.

• 진폭 변조 (AM) : 진폭 변조는 전파의 진폭을 변화시켜 정보를 전달하는 방식입니다. 원래의 신호가 변조된 신호의 진폭에 영향을 미치고, 이를 통해 음성이나 데이터를 전송할 수 있습니다. 진폭 변조에서는 전파의 진폭이 시간에 따라 변하는데, 이 변화가 정보의 내용을 나타냅니다. 물리학적으로는, 전파의 전기장이 변화함에 따라 수신기에서 신호를 복원할 수 있게 됩니다.
• 주파수 변조 (FM) : 주파수 변조는 전파의 주파수를 시간에 따라 변화시켜 정보를 전달하는 방식입니다. 이 방법은 진폭 변조보다 외부 간섭에 더 강한 특성을 가집니다. 물리학적으로, 주파수 변조에서는 원래 신호가 전파의 주파수에 영향을 미쳐, 수신기에서는 주파수 변화를 통해 원래의 정보를 추출할 수 있습니다. 주파수 변조는 라디오 방송에서 주로 사용되며, 높은 신호 대 잡음 비율(SNR)을 제공하여 안정적인 수신을 가능하게 합니다.
• 위상 변조 (PM) : 위상 변조는 전파의 위상을 변화시켜 정보를 전달하는 방식입니다. 위상 변조는 디지털 통신에서 자주 사용되며, 전파의 위상이 일정한 간격으로 변화하여 0과 1의 데이터를 전달합니다. 물리학적으로, 위상 변조에서는 전파의 위상이 일정한 주기마다 변화하면서 정보가 전송됩니다. 위상 변조는 특히 고속 데이터 전송에서 유리하며, 디지털 신호의 오류를 줄이는 데 중요한 역할을 합니다.

3. 변조 다중화

다중화는 하나의 전파 채널에서 여러 신호를 동시에 전송하는 기술로, 물리학적으로 여러 주파수 대역을 동시에 활용하거나 시간, 코드 등의 다른 방식으로 신호를 분리하여 전송할 수 있게 합니다. 이때 변조는 각 신호가 서로 간섭하지 않고 독립적으로 전송될 수 있도록 도와주며, 다중화 기술과 결합하여 무선 통신의 효율성을 크게 향상시킬 수 있습니다. 예를 들어, 주파수 분할 다중화(FDM)나 시간 분할 다중화(TDM)는 전파의 다양한 주파수나 시간 슬롯을 활용하여 다수의 신호를 하나의 통신 회선으로 전송할 수 있게 합니다.



전파 간섭과 노이즈 관리

1. 전파 간섭 관리 방법 : 물리학적 원리 적용

전파 간섭을 효과적으로 관리하기 위해서는 여러 가지 물리학적 원리를 적용해야 합니다. 예를 들어, 다중 경로 방지 기술을 통해 수신기에서 특정 경로의 신호만 수신하도록 하여 간섭을 줄일 수 있습니다. 주파수 분할 다중화(FDM)는 서로 다른 주파수 대역을 사용하여 간섭을 최소화하는 방법이며, 위상 배열 안테나는 여러 개의 안테나에서 방사되는 전파의 위상을 조정하여 간섭을 방지하는 기술입니다. 이러한 기술들은 전파 간섭을 효과적으로 줄이고 신호 품질을 향상시키는 데 중요한 역할을 합니다.

2. 노이즈 관리 방법 : 신호 처리와 물리학적 원리

노이즈를 관리하기 위한 방법으로는 에러 수정 코드, 필터링, 주파수 간접 회피 등이 있습니다. 에러 수정 코드(ECC)는 신호에서 발생한 오류를 복구할 수 있도록 돕는 기술로, 수학적인 원리를 통해 오류를 수정합니다. 필터링 기술은 신호의 특정 주파수 대역을 제거하거나 선택적으로 통과시키는 방식으로 잡음을 차단합니다. 주파수 간섭 회피는 서로 다른 주파수 대역을 사용하여 노이즈 간섭을 줄이는 기술로, 신호 품질을 향상시키는 데 기여합니다.



---
